理解三合一

开始前

本页介绍已显影胶片的三色数字化。三张文件必须分别来自红、绿、蓝光下的拍摄，复制同一张照片不能代替。没有分色设备时，仍可使用普通单张翻拍。

图解原理

1. 先看胶片、相机和参考曲线

   光源照亮胶片，胶片透过一部分光，相机再将接收到的光记录为通道数值。下图分别表示染料密度、相机光谱响应和测量参考，三者含义不同。重叠本身不等于颜色不准。

   123

   1. 1
      染料：同一波段可能被多种染料吸收

      看上图框选处：黄、品红曲线在同一波长范围都有数值。它们分别主要吸收蓝光和绿光，但有旁侧吸收，不能把 R/G/B 直接当作三层纯染料。

   2. 2
      相机：同一波段可能影响多个通道

      看中图框选处：绿、红通道对相同波长都有响应，混合照明会贡献到多个记录中。这是正常的传感器特性；不能据此判定信息丢失或无法校正。

   3. 3
      参考：CCM 校正数值，不改变相机滤镜

      下图 Status M 是一种密度测量参考，不是理想相机规格。色卡帮助建立输入与目标的关系；CCM 不会把传感器曲线变成下图。负片目标仍按流程选 APD 或 Status M。

   技术说明

   从上到下看：Dye Density Curves（染料密度曲线）描述已显影染料随波长变化的光学密度，密度越高，该波长越难通过；Sensor Sensitivity（传感器光谱灵敏度）描述相机通道接收哪些波长；Status M Responsivity（M 状态测量响应）是标准密度测量的光谱权重。横轴 λ / nm 是波长；上图纵轴是密度，中、下图是响应，不能把三个纵轴当成同一种量直接比较。相机 RGB 不是三层纯染料的直接读数，但有重叠不代表无法校正。Status M 不是通用的“理想相机曲线”；负片目标仍按实际流程选择 APD 或 Status M。

   已显影彩色胶片用青、品红、黄染料的组合记录画面。青染料主要吸收红光，品红主要吸收绿光，黄主要吸收蓝光，但实际吸收范围互有重叠。翻拍时，相机测到的是光源穿过这些染料和片基后剩下的光；同一张胶片换一套光源和传感器，测量结果就可能改变。用于普通摄影的相机颜色配置，也不自动等于这套胶片翻拍系统的测量标尺。

   先沿光路理解：光源发出的光 → 胶片按波长吸收一部分 → 镜头、滤镜与传感器共同决定剩余光的记录权重 → 各通道把这些贡献汇总。这个加和模型针对扣除黑电平、未剪切的线性信号，不直接套在已经过伽马、调色或局部处理的成片数值上。CFA（Color Filter Array，彩色滤色阵列）的通道通常有重叠响应；这里的“光谱串扰”指照明贡献的混合，不是相邻像素电荷串漏。重叠本身不等于颜色不准，也不等于三个通道只能提供同一种信息。

   光学密度描述胶片挡光的程度：透射率越低，密度越高，二者是对数关系。宽带测量先按光源与接收响应汇总透射光，与同条件的无片参考归一化，再取负对数；一般不等于对各波长密度做加权平均。这是光谱上的区别，不是软件计算步骤说明。若波段足够窄、带内透射变化较小，结果更接近该波长的密度，但仍不等于一层纯染料的密度。这一物理模型说明窄带的潜在用途，不保证任意三种 LED 都适合所有胶片。

2. RGB 同时点亮：改变照明光谱

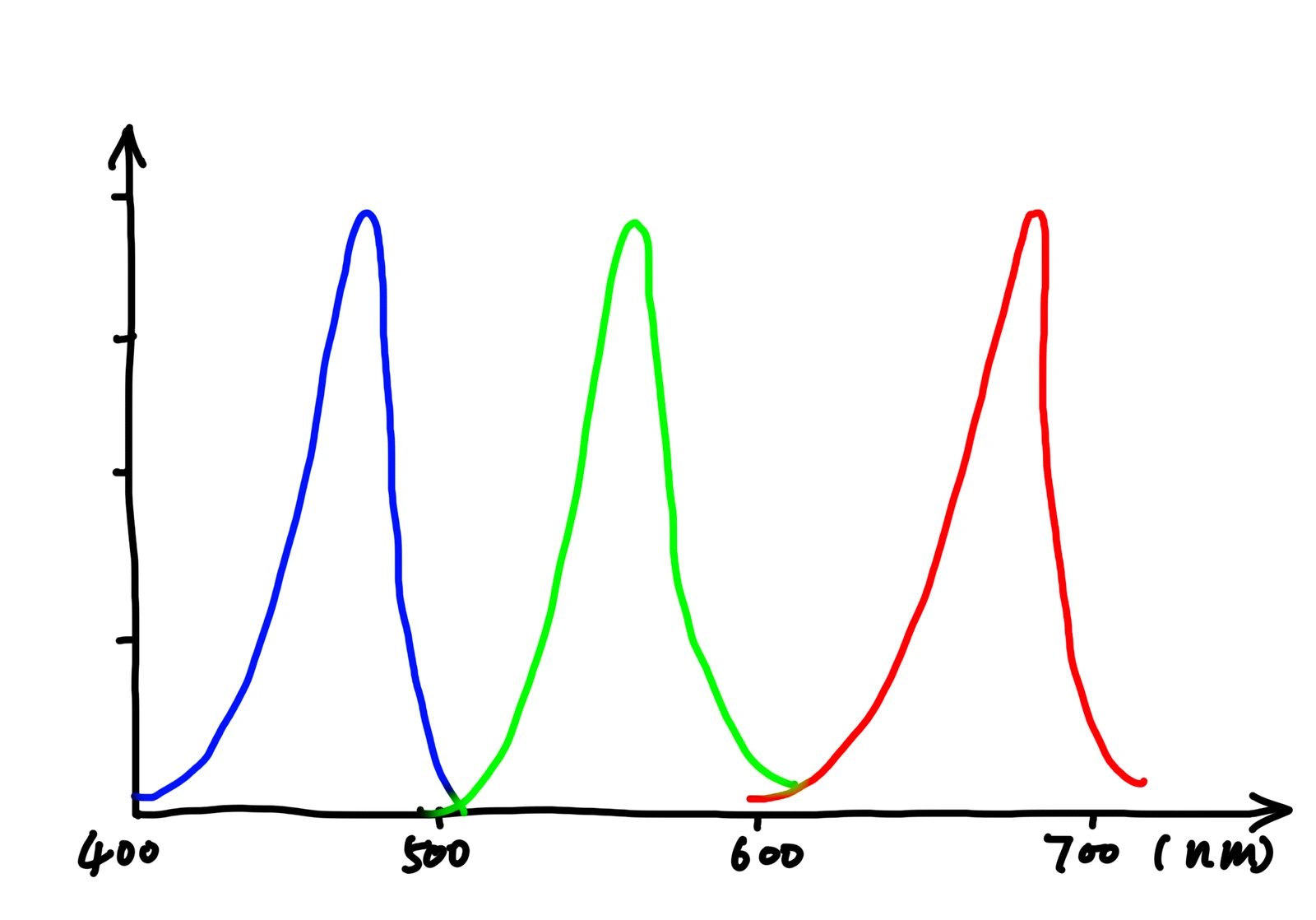

   图中分开的三个峰，可帮助理解窄带照明：光集中在选定的波段，各波段对染料的测量贡献随之改变。效果取决于光源和胶片，并非一定优于白光。



   1. 1
      窄带改变“发什么光”

      选在一种染料吸收较强、其他染料吸收较弱的范围，可能帮助区分染料变化。实际中心波长、带宽、信号强度和胶片共同决定效果，不是越窄越好。

   2. 2
      分色与观看还原，是不同目标

      更好地区分染料，不自动等于更忠实地还原胶片在指定光源下的外观。白光加良好校准同样是有效方案；RGB 同时亮也仍需匹配校准。

   技术说明

   合适的窄带可以选择某种染料吸收较强、其他染料旁侧吸收较弱的范围，帮助区分染料变化；具体效果取决于胶片、波长、带宽和噪声，并不是越窄越好。这种分色目标与忠实还原胶片在指定观看光下的外观并不完全相同，白光加良好校准也可以获得准确颜色。三灯同时亮时，各 CFA 通道仍可能收到多盏灯的贡献；这些混合是否难以校正，不能仅凭曲线有重叠来判断。

3. 分三次拍摄：每次只开一种光

   每次只开一盏灯，就可以分别记录红、绿、蓝光的贡献。这里说的是扣除黑电平、未剪切的线性信号，不是在处理后的照片上做颜色加减。

   1. 1
      只开红灯 → 取 R

      G、B 灯关闭。红光可能仍让其他 CFA 像素响应，但不拿这些旁侧响应充当合成的 G、B。

   2. 2
      只开绿灯 → 取 G；只开蓝灯 → 取 B

      G 来自只开绿灯时的拍摄，B 来自只开蓝灯时的拍摄。因此，各自的记录不包含另外两盏灯的照明贡献。

   3. 3
      分开记录，不等于一定增加信息

      分三次不自动增加光谱信息。理想条件下，可逆的单次混合也能解出相同三波段值；实际收益取决于噪声、剪切、带宽与校准。CFA、染料旁侧吸收和配准要求仍在。

   技术说明

   只开红灯取 R，只开绿灯取 G，只开蓝灯取 B，再组成一帧。红光仍可能使其他 CFA 像素响应，但这些旁侧响应不作为合成 G、B；后两者来自各自的曝光。每次测量排除了另外两盏灯，不是消除了本灯带宽内的加权，也没有消除染料旁侧吸收。三次拍摄不自动增加光谱信息：在理想的三条极窄波段、线性无噪声、响应已知且混合可逆的情况下，单次混合测量也可以解出相同的三个波段值。实际收益要看噪声、剪切、有限带宽、校准与配准；不能从“拍了三次”推出一定更准确。

4. 比较实际照片

   用黑牛案例比较两处变化：先看白光与 RGB 同时点亮，再看 RGB 同时点亮与分三次拍摄。三种拍法使用的都是 Bayer 相机。



   Bayer＋白光（单次）Bayer＋RGB 同时亮（单次）Bayer＋RGB 单波段依次拍摄（三次）

   1. 1
      雪山：检查偏色和亮部层次

      留意整体偏色与亮部层次，不要求现场光照下的所有雪都变成无色白。

   2. 2
      草地和黑牛：检查颜色与暗部

      若分色改善了可区分性和校准稳定性，颜色关系可能更清楚。但本例是处理后的成片，不是受控色准测试；更绿、更黑或更艳都不是准确性的证据。

   技术说明

   如果原系统很难稳定区分不同染料变化，校正可能放大噪声与测量误差。选择合适波段、分开记录并获得足够信号时，可能让这些变化更易区分，使后续校准更稳定；这是有条件的测量收益，不是“光谱重叠越小，颜色一定越好”。草地与土色的区分、中性偏色和明暗间的色相一致性，是可观察的结果；更艳不等于更准确。三次曝光也会增加时间、文件和错位风险。黑牛成片包含后续处理，只展示本例差异，不证明每套设备都能得到同等收益。

5. 合成后还需要 CCM 和胶片转换

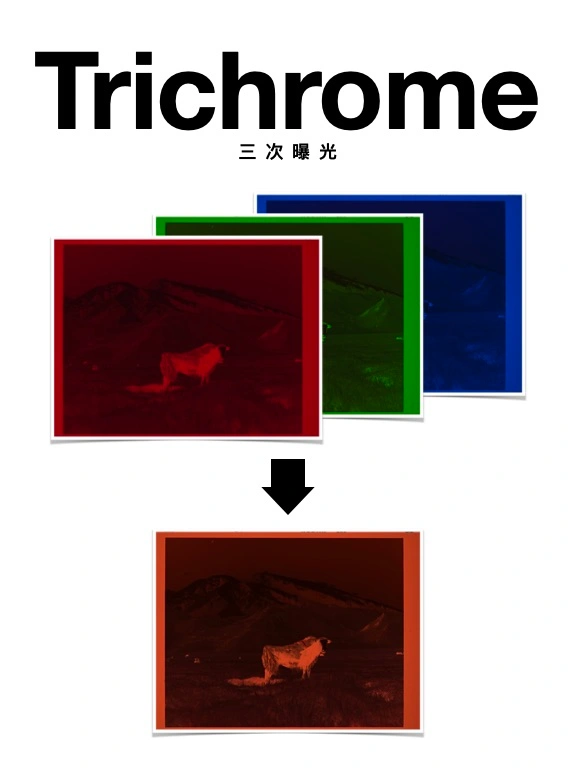

   主图中的箭头只表示三张图像合成了一帧。接下来，用匹配的 CCM 校正翻拍设备的颜色响应，再进行负片转换和观看处理。反转片使用对应的正像流程。

   R · 红光拍摄G · 绿光拍摄B · 蓝光拍摄

   ↓ 按 R、G、B 顺序合成

   1. 一帧线性 RGB 图像
   2. 匹配的输入设置和 CCM
   3. 负片：整卷转换；反转片：正像处理

   流程示意，不是软件截图。合成不是去色罩，也不等于完成颜色校准。

   CCM 原理：色卡怎样变成校正配置 →

   技术说明

   主图中的箭头只表示三张图像合成了一帧。接下来，用匹配的 CCM 校正翻拍设备的颜色响应，再进行负片转换和观看处理。反转片使用对应的正像流程。

   三次记录仍受光源峰值与带宽、通道强度、传感器灵敏度和染料吸收影响。匹配色卡约束这套输入到所需参考的校正，不能用“分三次”代替校准。输入保留了足够可区分的信息时，通道混合可以校正；若不同光谱被记录成完全相同的输入，却需要不同的目标结果，CCM 就无法把它们重新分开。噪声、剪切与不匹配的条件也限制效果。负片的密度目标与反转片的颜色目标分别建立，不把一种配置当成通用光谱恢复工具。

6. 按传感器类型选择 Bayer 或单色

   按实际相机选择模式：彩色相机选 Bayer，单色相机选单色。黑牛案例使用 Bayer；本教程的 rgb_7、rgb_8、rgb_9 是另一组单色示例，设置和 CCM 不能互用。

   两种输入路径

   项目	Bayer	单色
   传感器	有彩色滤色阵列	实际单色传感器
   三次拍摄	每次仍需按 RAW 输入策略解码，再取对应通道	各分色文件提供对应通道的单色测量
   不能误认为	拍三次就消除了滤色阵列或解码插值	未校准的合成值已是标准 sRGB／Rec.2020

   技术说明

   传感器描述产生原始文件的硬件。彩色相机选择黑白照片风格，或把彩色文件去饱和，并不会变成单色输入。三张单色光下的 Bayer 照片，也仍应选择 Bayer。

   真正的单色传感器没有 Bayer CFA，每个像素位置都能依次测量三个分色记录，不需要通过拜耳去马赛克补齐颜色。这是空间采样方面的收益，与前面通过分时照明改善光谱分离是两件事。Bayer 相机也能进行三合一，但其传感器仍有 CFA，也不会因此获得相同的逐像素三色采样。两条路径都需要三次采集、更多文件和稳定位置；错位会产生彩边。先完成一组验证，再决定是否整卷采用。
